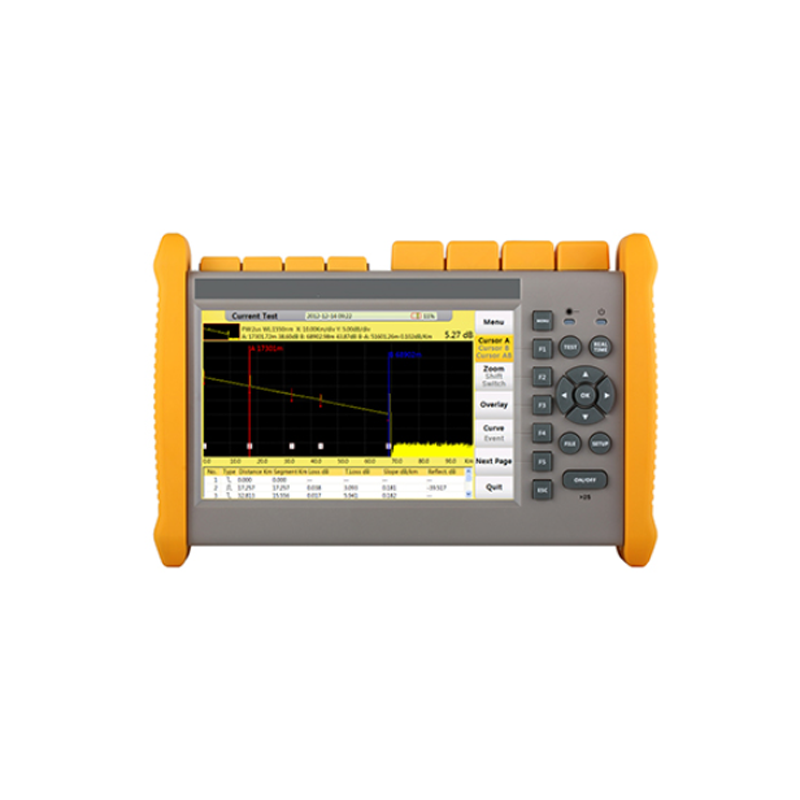

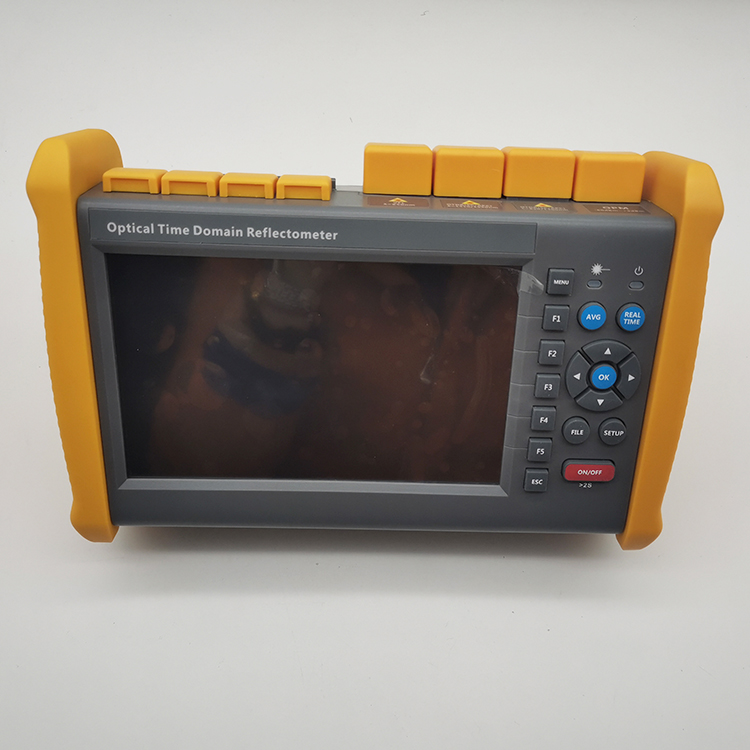

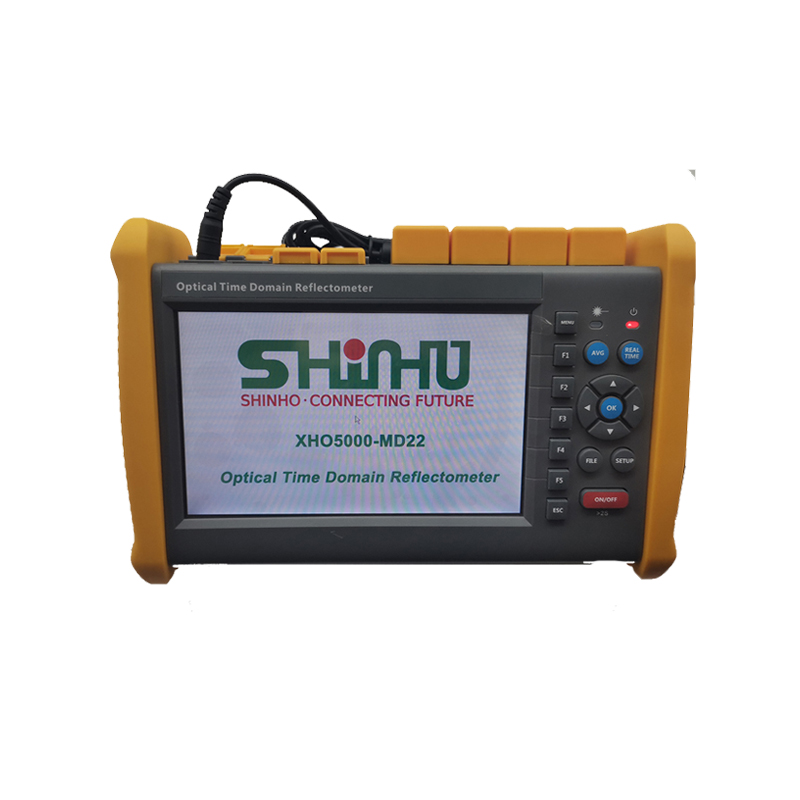

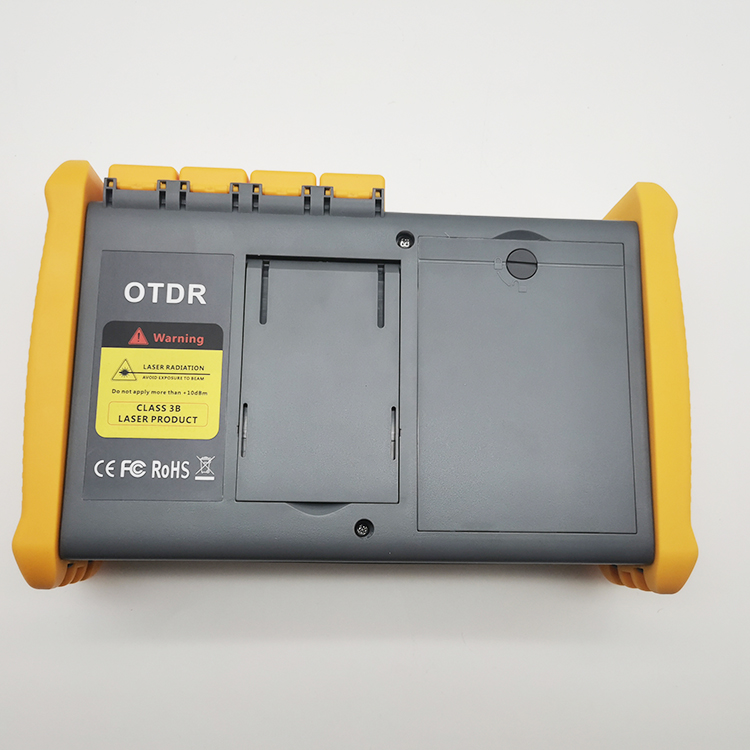

OTDR de mão X-50


X-50 O OTDR é fabricado com paciência e cuidado, seguindo as normas nacionais padrões para combinar a experiência rica ea tecnologia moderna, sujeita a rigorosos testes mecânicos, eletrônicos e ópticos e garantia de qualidade; em Por outro lado, o novo design torna o X-50 mais inteligente e compacto e multiuso. Se você deseja detectar a camada de link na construção instalação de rede óptica ou proceder a uma manutenção e resolução de problemas, o X-50 pode ser o seu melhor assistente.

Características

  • Design integrado, inteligente e robusto
  • Nível de proteção IP65, aprimorado ao ar livre
  • Tela LCD anti-reflexo de 7 polegadas
  • PON módulo de teste on-line (1625nm) é opcional
  • Módulo de teste MMF (850 / 1300nm) é opcional
  • Suporta exibição e entrada em vários idiomas

Aplicações

  • Teste FTTX com redes PON
  • Teste de rede CATV
  • Acessar testes de rede
  • Teste de rede LAN
  • Teste de rede Metro
  • Laboratório e teste de fábrica
  • Solução de problemas de fibra viva



Especificações


Geral especificações

Dimensão

253 × 168 × 73,6 mm
1,5 kg (bateria incluída)

Exibição

7 polegadas TFT-LCD com retroiluminação LED (função touch screen é opcional)

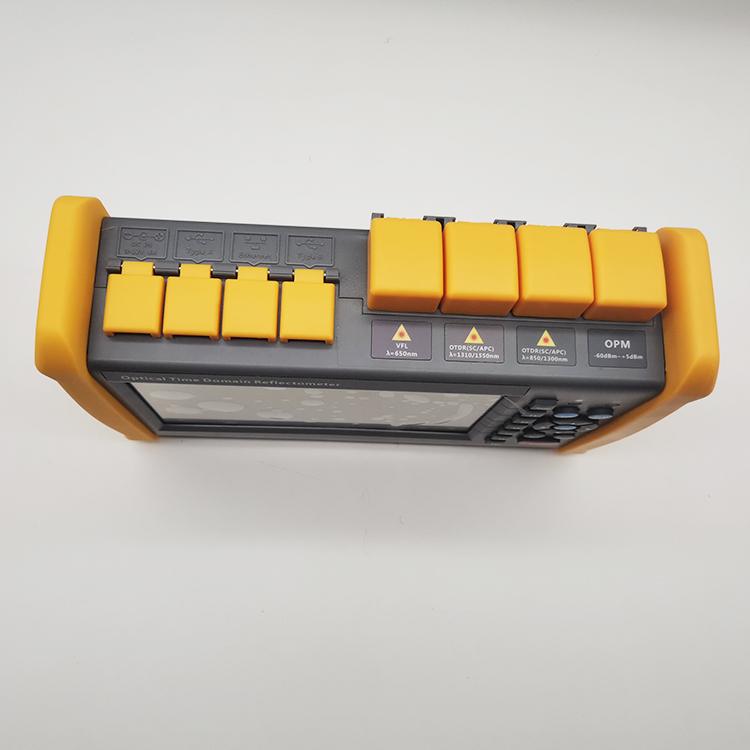

Interface

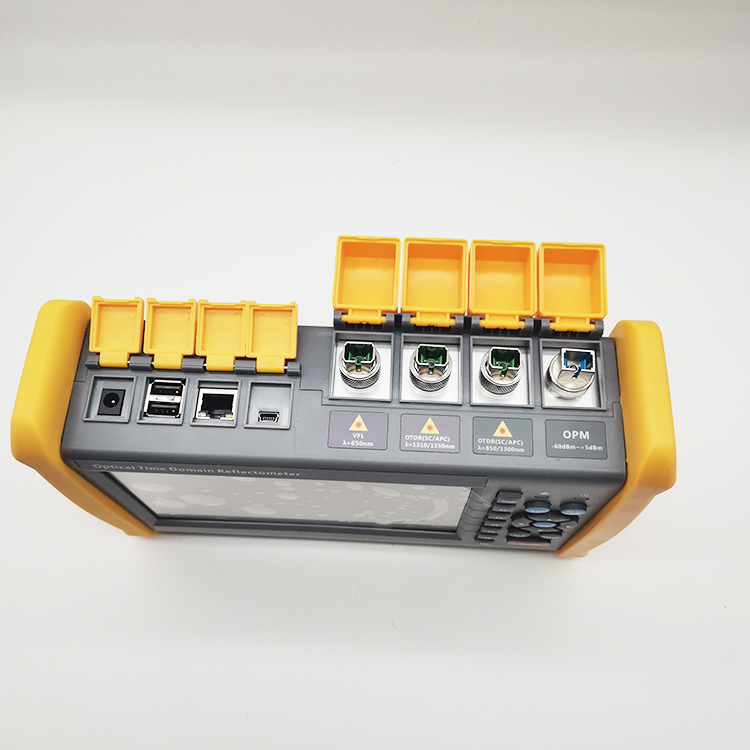

1 × porta RJ45, 3 × porta USB (USB 2.0, USB tipo A × 2, USB tipo B × 1)

Fonte de energia

10V (dc), 100V (ac) a 240V (ac), 50 ~ 60Hz

Bateria

Bateria de lítio de 7.4V (dc) /4.4Ah (com certificação do tráfego aéreo)
Tempo de operação: 12 horas [1], Telcordia GR-196-CORE
Tempo de carregamento: & lt; 4 horas (sem energia)

Economia de energia

Luz de fundo desligada: Desativar / 1 a 99 minutos
Desligamento automático: desativar / 1 a 99 minutos

Armazenamento de dados

Memória interna: 4 GB (cerca de 40.000 grupos de curvas)

Língua

Selecionável pelo usuário (inglês, chinês simplificado, chinês tradicional, francês, coreano, russo, espanhol e português - entre em contato conosco para saber a disponibilidade de outras pessoas)

De Meio Ambiente

Condições

Temperatura e umidade de funcionamento: -10   ~ + 50, ≤95% (sem condensação)
Temperatura e umidade de armazenamento: -2   ~ + 70, ≤95% (sem condensação)
Prova: IP65 (IEC60529)

Acessórios

Padrão: Unidade principal, adaptador de energia, bateria de lítio, adaptador FC, cabo USB, guia do usuário, CD-ROM, estojo para transporte
Opcional: adaptador SC / ST / LC, adaptador de fibra nua

Parâmetro técnico

Tipo   [2]

Teste de comprimento de onda
(MM: ± 20 nm, SM: ± 10 nm)

Faixa Dinâmica (dB) [3]

Zona Morta de Evento / Atenuação (m) [4]

X-50-M21

850/1300

19/21

0,8 / 4

X-50-MD21

850/1300
1310/1550

19/21
35/33

0,8 / 4
1/4

X-50-MD22

850/1300
1310/1550

19/21
40/38

0,8 / 4
1/4

X-50-D26

1310/1550

26/24

0,8 / 4

X-50 -D32

1310/1550

32/30

0,8 / 4

X-50-D35

1310/1550

35/33

0,8 / 4

X-50-D40

1310/1550

40/38

1/4

X-50-D43

1310/1550

43/41

1/5

X-50-D45

1310/1550

45/43

1/5

X-50-T40F

1310/1550/1625

40/38/38

1/4

X-50-T43F

1310/1550/1625

43/41/41

1/5

X-50-T45F

1310/1550/1625

45/43/43

1/5

X-50-TC35F

1310/1550/1650

35/33/31

0,8 / 4

X-50-TP35

1310/1490/1550

35/33/33

0,8 / 4

Parâmetro de teste

Largura do pulso

Único modo: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs
Multi-modo: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs

Distância de teste

Monomodo: 100m, 500m, 2km, 5km, 10km, 20km, 40km, 80 km, 120 km, 160 km, 240 km
Multi-modo: 500m, 2km, 5km, 10km, 20km, 40km

Resolução de Amostragem

Mínimo 5cm

Ponto de amostragem

Máximo de 128.000 pontos

Linearidade

≤0,05dB / dB

Indicação de escala

Eixo X: 4m ~ 70m / div, eixo Y: mínimo 0,09dB / div

Resolução de Distância

0,01 m

Precisão de distância

± (1m + distância de medição × 3 × 10-5 + resolução de amostragem) (excluindo incerteza de IOR)

Precisão de Refletância

Modo único: ± 2dB, multi-modo: ± 4dB

Configuração IOR

1,4000 ~ 1,7000, 0,0001 passo

Unidades

Km, milhas, pés

Formato de Rastreamento OTDR

Telcordia universal, SOR, edição 2 (SR-4731)
OTDR: Configuração automática ou manual selecionável pelo usuário

Modos de teste

Localizador de falhas visuais: luz vermelha visível para identificação de fibra e solução de problemas
Fonte de luz: Fonte de luz estabilizada (CW, 270Hz, 1kHz, saída de 2kHz)
Sonda para microscópio de campo

Análise de Evento de Fibra

- Eventos reflexivos e não reflexivos: 0,01 a 1,99dB (etapas de 0,01dB)
-Refletor: 0,01 a 32dB (passos de 0,01dB)
-Fio final / break: 3 a 20dB (passos de 1dB)

Outras funções

Varredura em tempo real: 1Hz
Modos de média: temporizados (1 a 3600 seg.)
Detecção de fibra viva: Verifica a luz de comunicação de presença em fibra óptica
Rastreio de sobreposição e comparação

Módulo VFL (Visual Fault Locator, como função padrão):

Comprimento de onda (± 20nm)

650nm

Poder

10mw, CLASSIII B

Alcance

12km

Conector

FC / UPC

Modo de Lançamento

CW / 2Hz

Módulo PM (medidor de energia, como função opcional):

Faixa de comprimento de onda (± 20nm)

800 ~ 1700nm

Comprimento de Onda Calibrado

850/1300/1310/1490/1550/1625/1650 nm

Faixa de teste

Tipo A: -65 ~ + 5dBm (padrão); Tipo B: -40 ~ + 23dBm (opcional)

Resolução

0,01dB

Precisão

± 0,35dB ± 1nW

Identificação de modulação

270 / 1k / 2kHz, Pinput≥-40dBm

Conector

FC / UPC

Módulo LS (Laser Source, como função opcional):

Comprimento de onda de trabalho (± 20nm)

1310/1550/1625 nm [5]

Potência de saída

Ajustável -25 ~ 0dBm

Precisão

± 0,5dB

Conector

FC / UPC

Módulo FM (Microscópio de Fibra, como função opcional):

Ampliação

400X

Resolução

1,0 µm

Vista do campo

0,40 × 0,31mm

Condição de armazenamento / trabalho

-18   ~ 35

Dimensão

235 × 95 × 30mm

Sensor

1/3 de polegada 2 milhões de pixels

Peso

150g

USB

1,1 / 2,0

Adaptador   [6]

SC-PC-F (para adaptador SC / PC)
FC-PC-F (para adaptador FC / PC)
LC-PC-F (para adaptador LC / PC)
2.5PC-M (para conector de 2,5 mm, SC / PC, FC / PC, ST / PC)

Notas:

1 Típica, luz de fundo desligada, varredura interrompida a 25 graus, 12 horas típicas teste contínuo.
2 Modelo T40F / T43F / T45F são integrados com filtro óptico, que lhes permitem testar a rede PON on-line (usando o comprimento de onda de 1625 nm) e não interromperá sinal de fibra.
3 O alcance dinâmico é medido com largura de pulso máxima, o tempo médio é de 3 minutos, SNR = 1; A diferença de nível entre o nível de ruído RMS e o nível onde ocorre o back-scattering no final.

4 A zona morta do evento é medida com largura de pulso de 3 ns; atenuação morta zona é medida com largura de pulso de 5 ns.

5 A fonte de laser 1310 / 1550nm usa a porta OTDR1 e 1625nm ou 850 / 1300nm usa a porta OTDR2.
6 Para mais adaptadores, entre em contato conosco.
