Como funciona o cutelo de fibra óptica Shinho LDC100

2025-08-22

Em comunicações ópticas modernas, lasers de fibra, sensores e outros campos, a qualidade da preparação da extremidade da fibra determina diretamente o desempenho do equipamento. Os clivadores de fibra de grande diâmetro, ferramentas de precisão projetadas especificamente para o processamento de fibras ópticas de grande diâmetro, são indispensáveis na indústria de fibras ópticas devido ao seu princípio operacional exclusivo e à ampla gama de aplicações.

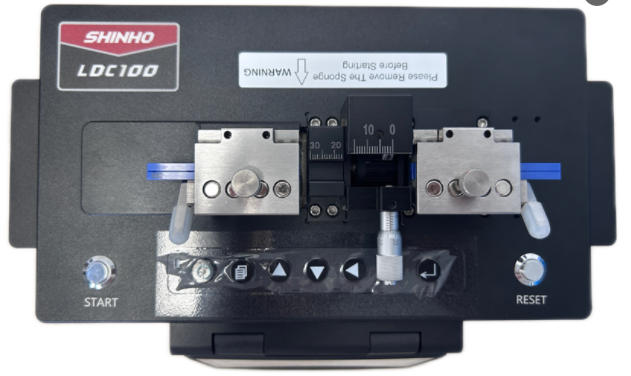

O Shinho LDC100 cutelo de fibra de grande diâmetro é um dispositivo projetado especificamente para preparar extremidades de fibras ópticas com diâmetros de revestimento variando de 80 a 1250 μm.

O princípio de clivagem dos clivadores de fibra de núcleo grande baseia-se na combinação da tecnologia de "alongamento + gravação". Ele alcança uma clivagem limpa da fibra por meio da coordenação precisa de três elementos-chave:

1. Controle da força de tração

Durante a clivagem, uma força de tração específica (ajustada ao diâmetro do revestimento da fibra) é aplicada inicialmente à fibra. Em seguida, a lâmina de diamante é aproximada da fibra com precisão micrométrica. Sob essa força de tração, a fibra é rompida, resultando em uma seção transversal lisa.¹

Controlar a força de tração é crucial: força de tração excessiva resultará em arranhões visíveis na face final da fibra, enquanto força de tração muito baixa evitará que a fibra seja cortada e danifique gravemente a lâmina.1

2. Lâmina de diamante

As lâminas de diamante (comumente conhecidas como lâminas de diamante) são um componente essencial no processo de corte. Sua dureza de Mohs chega a 10, superando em muito os aproximadamente 7 da fibra óptica.

As lâminas podem deixar arranhões extremamente finos (menos de 1 μm) na superfície da fibra óptica, o que é essencial para um corte limpo. Os ângulos das lâminas geralmente variam, como 40 °, 50° e 60°. Experimentos demonstraram que um ângulo de 60° proporciona o melhor equilíbrio entre desempenho de corte e vida útil da lâmina.

3. Controle de passo de precisão

O controle da etapa de corte é a base técnica para um corte preciso. Para fibra óptica com 220 Revestimento de μm, a precisão do passo da lâmina deve ser menor que 1μm.

As lâminas operam em um modo preciso de "100 passos para frente, 99 passos para trás", garantindo uma raspagem precisa da fibra no contato.
