Compreensão rápida dos conceitos básicos

OM1, OM2 e OM3: Esses são padrões de classificação de fibra óptica definidos pela Organização Internacional de Normalização/Comissão Eletrotécnica Internacional (ISO/IEC 11801) e pela TIA (Associação da Indústria de Telecomunicações). "OM" significa "Óptico Multimodo". Um número maior indica melhor desempenho e suporta taxas de transmissão mais altas.

G.651: Esta é a designação padrão para "50/125 μ A fibra multimodo "m" foi estabelecida pela União Internacional de Telecomunicações (UIT-T). Você pode considerá-la um termo genérico ou predecessora de OM1, OM2, OM3 e outras fibras dentro de outro sistema de padronização.

Análise detalhada das diferenças

1. Fibra OM1 (Grau ISO/IEC)

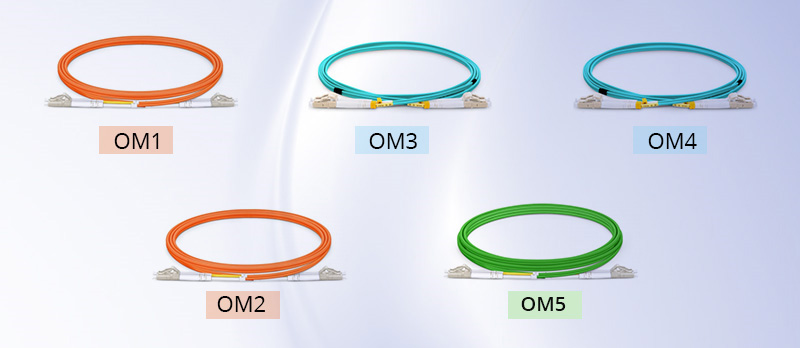

Aparência: O diâmetro do núcleo é de 62,5 mm. μ m, o diâmetro do revestimento é 125 μ m. A jaqueta externa é normalmente laranja.

Fonte de luz e largura de banda: Originalmente projetado para fontes de luz LED (diodo emissor de luz). Sua largura de banda modal é relativamente baixa (tipicamente 200 MHz). · km a 850 nm).

Aplicação: Utilizado principalmente em redes antigas de baixa velocidade, como Ethernet de 100M (100BASE-FX) e Token Ring.

Situação atual: Este produto está obsoleto e praticamente não é mais utilizado em novas implementações.

2. Fibra OM2 (Grau ISO/IEC)

Aparência: O diâmetro do núcleo é de 50 μ m, o diâmetro do revestimento é 125 μ m. A jaqueta externa é normalmente laranja.

Fonte de luz e largura de banda: Também projetado principalmente para fontes de luz LED, em comparação com o OM1, possui largura de banda otimizada (largura de banda modal de até 500 MHz). · km a 850 nm).

Aplicação: Suporta Gigabit Ethernet (1000BASE-SX), mas com distâncias de transmissão mais curtas (até aproximadamente 550 metros).

Situação atual: Esta fibra está sendo gradualmente substituída por fibras de qualidade superior e sua aplicação está diminuindo.

3. Fibra OM3 (Grau ISO/IEC) - Fibra Multimodo Otimizada para Laser (LOMMF)

Aparência: O diâmetro do núcleo é de 50 μ m. Para diferenciá-lo, geralmente usa uma jaqueta externa azul-turquesa.

Tecnologia Essencial: Esta é a principal diferença! A fibra OM3 foi especificamente projetada e otimizada para suportar fontes de laser VCSEL (Laser de Emissão de Superfície de Cavidade Vertical). Ao aprimorar o perfil do índice de refração da fibra, ela aumenta significativamente a largura de banda na janela de 850 nm (tipicamente atingindo uma largura de banda modal efetiva (EMB) de até 2000 MHz/km).

Aplicações: Utilizado principalmente para Ethernet de 10 Gigabits (10GBASE-SR). Usando fibra OM3, as distâncias de transmissão da rede 10G podem chegar a até 300 metros. Também é compatível com redes Gigabit e 100M.

Relação com G.651: OM3 é um 50/125 aprimorado μ fibra óptica de 1 m com desempenho muito superior aos requisitos das normas G.651 anteriores.

4. Fibra G.651 (Recomendação da UIT-T)

Definição: ITU-T G.651 é a especificação geral para "50/125 μ fibra multimodo de modo gradiente m", que foi definida anteriormente. Ela abrange principalmente características semelhantes à OM1 (62,5/125 μ m) e OM2 (50/125 μ m) fibras.

Classificação: A norma G.651 possui, na verdade, classificações mais detalhadas (como G.651.1), mas, de modo geral, as fibras OM1 e OM2 podem ser consideradas produtos específicos que atendem à especificação G.651.

Ponto-chave: O G.651 em si não é diretamente equivalente ao OM3. O OM3 é uma nova geração de 50/125. μ A fibra óptica de 10 m com desempenho significativamente aprimorado, e seus padrões superam em muito a definição original da G.651. Posteriormente, a ITU-T lançou especificações de nível superior correspondentes a OM3/OM4 (como as versões subsequentes da G.651.1).

Manutenção de sistemas legados: Se você encontrar fibra com revestimento laranja, provavelmente é OM1 ou OM2. Esteja ciente de que essas fibras não suportam transmissão de 10GbE de longa distância.

Quando você vê G.651: Isso pode ser entendido como uma referência à fibra multimodo com desempenho semelhante ao OM2 ou anterior, porém sem as características de alta largura de banda do OM3 e posteriores.

Em termos simples, a transição de OM1 para OM3 (e depois para OM4/OM5) é um processo evolutivo de melhorias contínuas de desempenho para atender às demandas de redes de alta velocidade. G.651 é uma nomenclatura de padrão mais ampla e antiga que normalmente corresponde a fibras ópticas OM2 e anteriores.
